Döner Tabla (Divizör) Mekanizmasını Anlamak: 4 Temel Tipin Açıklaması
Döner tabla, işlemede iş parçalarını belirli açılarda konumlandırmak için kullanılan hassas bir alettir ve karmaşık tasarımlar ve hassas kesimler sağlar. Bu makalede, döner tablaların arkasındaki temel mekanizma, yaygın yapısal tipleri ve işleme süreçlerini daha yüksek verimlilik ve hassasiyet için nasıl geliştirdikleri incelenecektir.
Döner Tabla Nedir?
Döner tabla , işleme sırasında iş parçasını belirli açılarda konumlandıran hassas bir cihazdır. Yüzey veya yan yüzey işleme hassasiyetini artırmak için kullanılır. Döner tablanın temel işlevi, hassas kesimler ve karmaşık tasarımlar sağlamak için iş parçasını döndürmektir. Döner tabla kullanarak projelerinizde daha yüksek hassasiyet ve tekrarlanabilirlik elde edersiniz. Üretim süreçlerinde titiz detay ve verimlilik hedeflediğinizde bu araç vazgeçilmez hale gelir.
Döner Tablalar Nasıl Çalışır?
Temel Mekanizma
Döner tablanın temel mekanizmasını anlamak, işlemedeki rolünü anlamanıza yardımcı olur. Döner tabla, hassasiyet elde etmek için birlikte çalışan birkaç temel bileşenden oluşur.
- Döner Tablanın Bileşenleri
Döner tablalar genellikle dairesel bir taban, dönen bir disk ve bir kilitleme mekanizmasından oluşur. Dairesel taban stabilite sağlarken, dönen disk iş parçasını çeşitli açılarda konumlandırmanıza olanak tanır. Kilitleme mekanizması, işleme sırasında diskin yerinde kalmasını sağlar. Bazı döner tablalarda ayrıca hassas açı ölçümü için bir ölçek veya kadran bulunur.
- Çalışma Prensipleri
Döner tablanın çalıştırılması, diski istenen açıya döndürmeyi ve kilitleme mekanizmasıyla sabitlemeyi içerir. Ardından, yüksek hassasiyetle işleme işlemleri gerçekleştirebilirsiniz. Döner tablanın tasarımı, hassas kesimler ve tasarımlar elde etmek için çok önemli olan akıcı ve kontrollü hareket sağlar. Bu prensipleri anlayarak, döner tablayı işleme projelerinizi geliştirmek için etkili bir şekilde kullanabilirsiniz.
İşleme Araçları ile Entegrasyon
Döner tablanın işleme takımlarıyla entegre edilmesi, işlevselliğini ve çok yönlülüğünü artırır. İhtiyaçlarınıza bağlı olarak hem manuel hem de otomatik sistemlerle kullanabilirsiniz.
- CNC Makineleriyle Uyumluluk
Döner tablalar, CNC makineleriyle uyumlu olup karmaşık işleme görevlerini otomatikleştirmenize olanak tanır. Döner tablayı bir CNC makinesine bağlayarak hassas hareketler ve açılar programlayabilirsiniz. Bu entegrasyon, verimliliği ve doğruluğu artırarak karmaşık tasarımlar ve tekrarlayan görevler için idealdir. Minimum manuel müdahaleyle tutarlı sonuçlar elde edebilirsiniz.
- Manuel ve Otomatik Çalışma
Döner tablayı manuel veya otomasyonla çalıştırma seçeneğiniz vardır. Manuel çalıştırma, iş parçasının konumlandırılması ve hareketi üzerinde doğrudan kontrol sağlar. Bu yöntem, basit görevler ve hızlı ayarlamalar yapmanız gerektiğinde uygundur. Otomatik çalıştırma ise döner tablayı kontrol etmek için CNC makinelerinin kullanılmasını içerir. Bu yaklaşım, insan hatasını azalttığı ve verimliliği artırdığı için karmaşık ve tekrarlayan görevler için faydalıdır.
Dört Döner Tabla Mekanizması
Günümüzde CNC döner tabla, kam makaralı, sonsuz dişli, DD ve harmonik yapı olmak üzere dört çeşit yapıdan oluşmaktadır. Aşağıda bu yapının tanıtımı yer almaktadır:

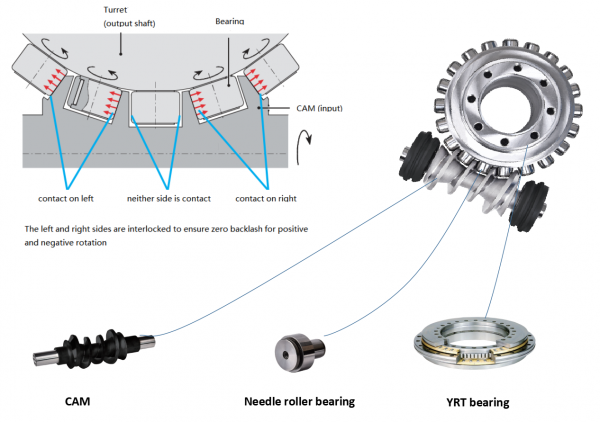

1. Silindir Kam Yapısı
SILVERCNC döner tabla, diğer mekanizmalı döner tablalara kıyasla eşsiz avantajlara sahip olan silindir kam indeksleme sıfır boşluklu tahrik teknolojisini benimser.
Kam silindiri tahrikinde uygulanan ark yüzey indeksleme prensibi, günümüzdeki en hassas hareket kontrol yöntemidir. İş parçası, bir giriş mili (ark yüzey indeksleme kamı) ve bir silindirden (çıkış mili) oluşur. Giriş milindeki kam yüzeyi, silindir üzerindeki tahrikli silindir elemanının dış halka yüzeyiyle doğrusal temas halindedir ve böylece çarkın (yani çalışma tablasının) dönmesini sağlar. Tahrikli silindir elemanı, dönüş sırasında torku iletmek için dahili bir rulman kullanır. Bu, sıfır boşluk, mükemmel çalışma hassasiyeti ve verimliliği sağlar, dahili parça kaybını etkili bir şekilde önler ve kalıcı, yüksek hassasiyetli bir çalışma durumu sağlar.
karakteristik
Sıfır boşluk yapısı → doğru konumlandırma ve daha yüksek doğruluk elde edin
Silindir ve kamlı haddeleme transferi → hızlı konumlandırma, daha yüksek verimlilik ve geçersiz konumlandırma süresini en aza indirme
Ön yükleme tasarımı → her zaman sıfır geri boşluğu koruyun ve bakım gerektirmez
Silindir ve kam arasındaki temas yüzeyi büyüktür → rijitliği sonsuz dişli yapıdaki döner tablaya göre daha yüksektir.

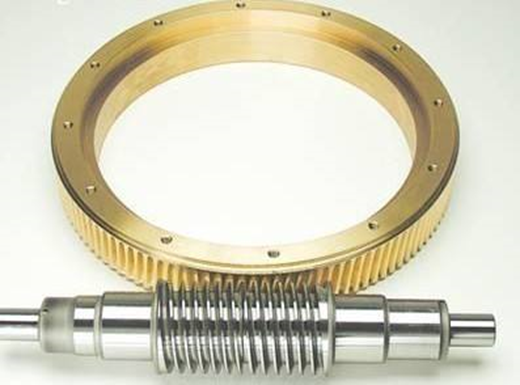

2. Sonsuz Dişli Yapısına Sahip Döner Tabla
Sonsuz dişli tahrikinin iki mili çapraz ve birbirine diktir; sonsuz dişli, silindir üzerindeki spiral hat boyunca sarılmış tek dişli (tek başlı) veya birkaç dişli (çoklu başlı) bir spiral olarak görülebilir. Sonsuz dişli, helisel bir dişliye benzer, ancak dişleri sonsuz dişlinin etrafına sarılmıştır. İç içe geçme sırasında, sonsuz dişli döndüğünde, sonsuz dişliyi bir (tek başlı sonsuz dişli) veya birkaç dişi (çoklu başlı sonsuz dişli) döndürmek için tahrik eder. Türbin, önceden yüklenemeyen ve düşük rijitliğe sahip fosfor bronzundan yapılmıştır. Kullanım ve aşınma ile döner tablanın hassasiyeti azalır ve bu da son derece yüksek bakım maliyetlerine neden olur, bu da takım tezgahı kullanıcıları ve temsilcileri için birçok sorun ve ekonomik kayba yol açar. Sonsuz dişli yapısının eksikliklerinden kaçınmak için, sonsuz dişli malzemeleri özel bir işleme tabi tutulur (NIKKEN, Lehman ve diğer üst düzey markalar gibi), ancak fiyatı pahalıdır ve müşteriler bunu karşılayamaz.

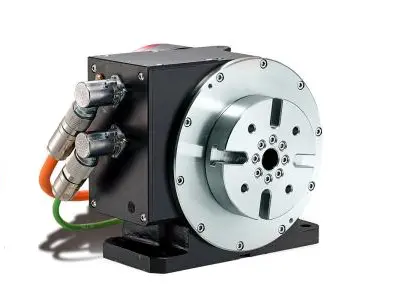

3. DD Yapılı Döner Masa

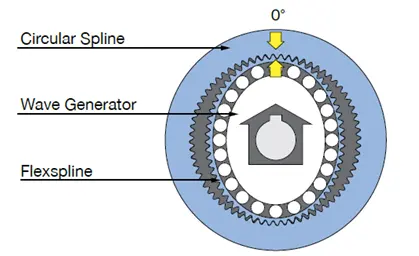

4. Harmonik Yapı Döner Tabla
SILVERCNC Döner Tablalarla Hassasiyet ve Verimlilik Elde Edin
SILVERCNC olarak , işleme süreçlerinizi bir üst seviyeye taşımak için tasarlanmış yüksek kaliteli döner tablalar tasarlıyor ve üretiyoruz. Hassas döner tablalarımız, CNC sistemleriyle kusursuz entegrasyon sağlayacak şekilde tasarlanmıştır ve her projede olağanüstü hassasiyet ve tekrarlanabilirlik sağlar. Gelişmiş teknolojimizle, karmaşık operasyonları ve yüksek talep gören görevleri kolaylıkla halledebilir ve tutarlı sonuçlar elde edebilirsiniz. Döner tablalarımızın üretim verimliliğinizi ve hassasiyetinizi nasıl artırabileceği hakkında daha fazla bilgi edinmek için bugün bizimle iletişime geçin .
SSS
1. Döner tablanın amacı nedir?
Döner tabla, delme ve işlemede dönme kuvveti sağlamak ve operasyonel verimliliği artırmak için kullanılan mekanik bir cihazdır. Delme sırasında, gücü matkap dizisine ileterek matkap ucunu döndürerek deliklerin açılmasını sağlar. Ayrıca, bağlantı sırasında stabilite ve güvenlik için matkap dizisini destekler. İşlemede ise döner tablalar, karmaşık kesimlere ve çok eksenli işlemeye olanak tanıyarak hassasiyeti artırır ve manuel yeniden konumlandırmayı azaltır. Genel olarak, döner tablalar her iki sektörde de karmaşık geometriler elde etmek ve verimliliği artırmak için olmazsa olmazdır ve bu da onları hem mühendisler hem de operatörler için paha biçilmez araçlar haline getirir.
2. Döner tablaların farklı türleri nelerdir?
Döner tablalar, işleme ve imalatta kullanılan çok yönlü aletlerdir ve çeşitli uygulamalara uyacak şekilde çeşitli tiplerde mevcuttur. Hava yataklı döner tablalar, yüksek hassasiyetli işler için sürtünmesiz hareket sağlarken, yağlı hidrostatik döner tablalar, pürüzsüz çalışma için yağ filmi kullanır ve bu da onları taşlama için ideal hale getirir. Mekanik yataklı döner tablalar daha genel amaçlıdır ve çok çeşitli uygulamaları karşılayabilir. Döner indeks tablaları, iş parçalarını belirli aralıklarla döndürerek hassas işleme sağlar ve 4 eksenli ve 5 eksenli döner tablalar, karmaşık işleme operasyonları için ek dönme kabiliyetleri sunar. Her tip, havacılık, otomotiv ve elektronik gibi sektörlerin özel ihtiyaçlarını karşılamak üzere tasarlanmıştır.
3. Döner tabla nasıl kullanılır?
Döner tablayı etkili bir şekilde kullanmak için, öncelikle iş parçasını kelepçeler veya mengene kullanarak tablanın yüzeyine sabitleyin. Hassas konumlandırma elde etmek için tablanın dönüşünü el çarkı veya motor kontrolleriyle ayarlayın. İş parçasını makine ekseninde istenen açıya veya koordinata hizalayın. Tablayı yavaşça döndürün ve hassasiyet için gerekli ayarlamaları yapın. Daha fazla hassasiyet için, kontrollü hareketler için indeksleme özelliğini kullanın. Temizlik ve yağlama yoluyla düzenli bakım, sorunsuz çalışmayı sağlar. Döner tabla kullanımında ustalaşmak, verimliliği artırır ve frezeleme, delme ve CNC işleme işlerinde doğru sonuçlar sağlar.
4. Döner Tabla Tasarımında Hangi Temel Faktörler Göz Önünde Bulundurulmalıdır?
Döner tabla tasarımında, optimum performans ve hassasiyeti garanti eden birkaç kritik faktör vardır. İlk olarak, tork ve hız gereksinimlerini karşılamak için doğru tahrik mekanizmasını (servo tahrikli, sonsuz dişli veya doğrudan tahrik) seçin. Tork kapasitesi, yumuşak hızlanma ve yük ataletinin idaresi için çok önemlidir. Yüksek kaliteli rulmanlar kullanarak tablanın hem eksenel hem de radyal yükleri destekleyebildiğinden emin olun. Konumlandırma doğruluğu için döner kodlayıcıları (Encoder'ler) ve CNC sistemlerini entegre edin. Hassas mekanik bileşenlerle boşluğu en aza indirin ve stabilite için motor ve yük arasında dengeli bir atalet oranı koruyun. Bu faktörlerin ele alınması, üretim uygulamaları için güvenilir ve yüksek performanslı döner tablalar sağlar.
