Doğru 4 Eksenli Divizör (Döner Tabla) Nasıl Seçilir?
CNC döner tabla, işleme merkezinde çok açılı işlemede iş parçasına yardımcı olmak için kullanılan bir cihazdır. Tek seferde sıkıştırma ve çok yönlü işleme, iş parçası unsurları arasında konum doğruluğunu sağlayabilir ve takım tezgahının kullanım verimliliğini artırabilir. Buna karşılık, standart işleme merkezinde yalnızca x, y ve z olmak üzere üç eksen bulunur. Dördüncü eksen eklendiğinde, bıçaklar, kamlar vb. gibi karmaşık özelliklere sahip iş parçalarını işleyebilir.
Pratik uygulamada, disk kuyruk plakası, ayna, sıfır noktası sistemi, kontrol modu, frenleme cihazı vb. gibi gereksinimleri karşılamak için bazı ek aksesuarlarla eşleştirmek gerekir.
Bu nedenle döner tabla satın almadan önce doğru döner tablayı ve modeli nasıl seçeceğinizi bilmelisiniz.
1. İşleme sırasında iş parçasının malzemesini ve kesme kuvvetini doğrulayın.
İş parçası alüminyum, bakır malzemelerden yapılmışsa ve işleme kesme kuvveti küçükse harmonik dişli, DD motor tipi döner tabla seçebilir veya sonsuz dişli veya makaralı kam (Roller Cam) yapısını seçebilir ve pnömatik fren kullanabilirsiniz.
Parçalar dökme demir, çelik ve diğer malzemelerden yapılmışsa, sonsuz dişli veya makaralı kamlı (ROLLER CAM) döner tabla seçmeniz ve kesme kuvvetine göre hidrolik veya hidropnömatik fren sistemi ekleyip eklemeyeceğinize karar vermeniz önerilir.
2. İş parçasının şeklini ve boyutunu onaylayın
1. İş parçanız yuvarlak çubuk tipi ise, lütfen üç çeneli ayna ve pinollü punta satın alın. Üç çeneli ayna seçerken, aynanın dış çapı disk yüzeyinin çapından büyük olmamalıdır.
2. İş parçanız yuvarlak değil ise ve aynı anda 2'den fazla iş parçası işleniyorsa, lütfen ek olarak karşı ayna (karşı yatak) satın alın. Ayrıca, ihtiyaca göre L blok, büyük taban plakası ve orta plaka da yapılabilir.
※ Köprü plakası kullanıldığında, köprü plakasının genişlik ölçüsü disk çapından büyük olmamalıdır.
3. Dizinleme Doğruluğunu Onaylayın
(1). Sonsuz dişli, makaralı kam ve DD motorlu döner tablaların farklı doğruluk ve tutma ömrü vardır. Bunlar iş parçasının doğruluğuna göre belirlenmelidir.
(2). Hassasiyet mm olarak belirtilmişse, doğruluğun gerekli olduğu çapı kontrol edin. Döner Tablanın ark saniye cinsinden belirtilen İndeksleme hassasiyetini, işlemin gerçekleştirileceği çapa göre mm'ye dönüştürün, (A = Tan Ө x R), Ө = İndeksleme Doğruluğu (Örn: +/- 15” (30”sn)), R = İşlemin gerçekleştirileceği yarıçap, A = μ cinsinden hassasiyet
(3). Tabla eksenine monte edilen ek bir kodlayıcı (encoder) kullanılarak +/- 5” gibi daha yüksek bir doğruluk elde edilebilir, ancak fiyatı yüksektir.
4. Döner tabla ve makine taşıma kapasitesini kontrol edin
(1) İlk olarak döner tablanın iş parçasının ağırlığını taşıyabileceğini teyit edin,
(2) Takım tezgahının taşıyabileceği toplam yükü onaylayın ve ardından önceden seçiilen döner tabla, kuyruk plakası, L-Blok, orta plaka (köprü plakası), taban plakası, iş parçası, fikstür vb. ağırlığını ekleyin.
(3) Aşırı iş parçası ağırlığı var ise, önce iş parçasının malzemesini değerlendirin. Alüminyum alaşımı veya diğer hafif malzemelerden yapılmış fikstürler kullanabilir ve indeksleme diskini daha küçük bir modelle değiştirebilir ve ağırlığı azaltmak için bir yastıklama bloğu ekleyebilirsiniz. Böylece fiyat düşük olur.
5. Y ekseni yönündeki girişimi onaylayın
CNC Takım tezgahınızı Y eksenini referansa gönderdikten sonra, Makinanızın tabla merkezinden CNC takım tezgahınızın hareketli kapısına kadar olan mesafeyi ölçün, indeks plakasının disk yüzeyinin merkezinden divizör motor kapağının arka ucuna kadar olan mesafeyi kontrol edin ve divizör motor kapağının takım tezgahının metal plakasına temas edip etmediğini kontrol edin. Temas varsa, divizör motor kapağını değiştirin.
6. İş parçalarını yerleştirmek için mevcut alanı kontrol edin

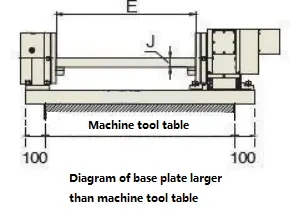

Öncelikle takım tezgahının eksenlerinin çalışma mesafesini teyit edin, özellikle disk kuyruk plakası ve köprü plakası şeması seçildiğinde, alt plaka takım tezgahından en fazla 200 mm daha büyüktür, yani her iki tarafta 100 mm çıkıntı yapacaktır, bu da izin verilen maksimum çıkıntı konumudur.
7. Divizör ile takım tezgahı kontrolörü arasındaki arayüz

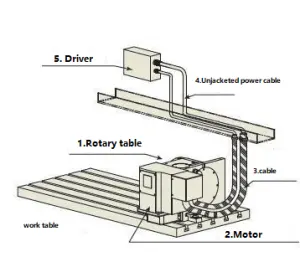

Divizör, aşağıdaki şekilde gösterildiği gibi genellikle birkaç parçadan oluşur: ① döner tabla gövdesi, ② dördüncü eksen motoru, ③ kılıflı kablo, ④ kılıfsız kablo ve ⑤ sürücü. Beş ana donanıma ek olarak, takım tezgahında dördüncü eksen için arayüz ayrılmalıdır.
(1). Takım tezgahı dördüncü eksen arayüzünü ayırmışsa, bağlantı işlemini gerçekleştirmek için dördüncü ekseni eklemek mümkündür
(2). Takım tezgahının dördüncü eksen için ayrılmış arayüzleri yoksa ancak dördüncü ekseni daha sonra eklenmek isteniyorsa, lütfen takım tezgahı üreticisinden arayüzü açmasını veya harici tek eksen kontrol cihazını eklemesini isteyin; ancak tek eksen kontrol sistemi, takım tezgahının X, Y ve Z eksenlerinden herhangi biriyle bağlantılandırılamaz. Ancak dördüncü eksenin dönüşü tamamlandıktan sonra diğer üç eksen çalışabilir.
Not:
Döner tabla ve disk kuyruk plakası satın alırken ve beşik tipi fikstürü tasarlarken, kuvvet kolunun (A) disk yüzeyini aşması nedeniyle eksantrik işleme meydana gelir (yastık ne kadar yüksekse, kuvvet kolu A o kadar uzun olur ki bu da mekanik yapıya aykırıdır). Bu durumda Divizör (döner tabla) redüktörü ciddi şekilde aşınacaktır. Lütfen bu konuda dikkatli olun.
