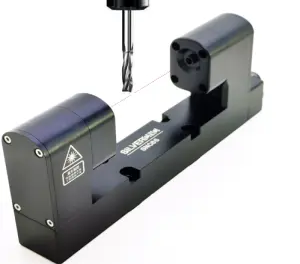

CNC Lazer Takım Sıfırlama Probu
Lazer sistemi son derece esnek bir çözümdür. Temassız optik ölçüm, en küçük takımları bile hızlı, güvenilir ve çarpışmasız bir şekilde kontrol etmenizi sağlar. En hassas takımların bile hasarına karşı tamamen güvenlidir.
Nominal devirde uzunluk ve yarıçapın hassas bir şekilde ölçülmesi, yüksek üretim kalitenizi garanti eder. Aynı zamanda CNC makinanızın ofset sayfasındaki, takım ölçülerinin otomatik olarak güncellendiği bu entegre takım ayarı, yeni bir takım sıfırlama ayarına olan ihtiyacı ortadan kaldırarak maliyetleri ve çevrim dışı ayar sürelerini azaltır.
Temassız lazer ışını, çok küçük takımları hızlı, güvenilir ve çarpma riski olmadan kontrol edebilir. En yeni yüksek sertlikteki kırılgan kesme takımları bile bu lazer takım sıfırlama cihazı sistemiyle ölçülebilir.
Takım, nominal devirde ölçüldüğü için takım hataları, mil ve takım tutucu hataları tespit edilir ve doğrudan düzeltilebilir.
Temassız Lazer Takım Sıfırlama Probu Özellikleri
Lazer verici, alıcı, sabitleme plakası ve üfleme modülünden oluşur.
Kararlı ışık kaynağı, küçük lazer ışını çapı ve ışık kaynağı merkezinin kolay ayarlanmasını sağlamak için noktalama lazerini uyarlayın.
Dahili hava yolu, normalde açıktır, temiz lazer yolu ve engelsiz lazer sağlar.
Lazer takım ayarlayıcısı, takımdan talaşları ve soğutma sıvısını basınçlı hava püskürterek uzaklaştırmak için bir üfleme ünitesine sahiptir.

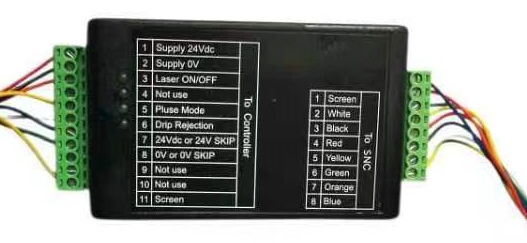

Arayüz Birimi
Arayüz, SNC sinyalini işler ve çıkışa dönüştürür. Daha sonra CNC makine kontrol ünitesine sinyal girişi için gönderilir.
Doğru kablolamayı sağlamak için lütfen kullanıcı kılavuzuna bakın.

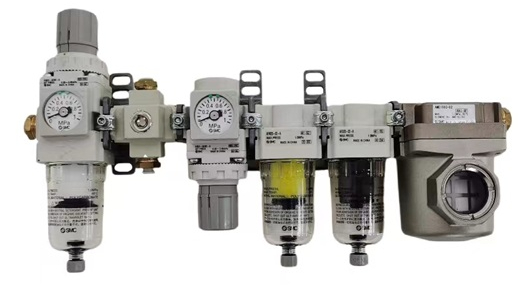

Basınçlı Hava Ünitesi Sistemi
Basınçlı hava ile temizleme modülü için temiz hava sağlar.
Sızdırmazlık özelliği olan Lazer sistemine kuru hava sağlar.
Lazer takım sıfırlama probunun çalışması sırasında optik yolu açmak için hava kaynağı sağlar.
PLC programı kontrol valflerini tetikler.
Lazer Takım Ölçüm Sisteminin Önemli Noktaları

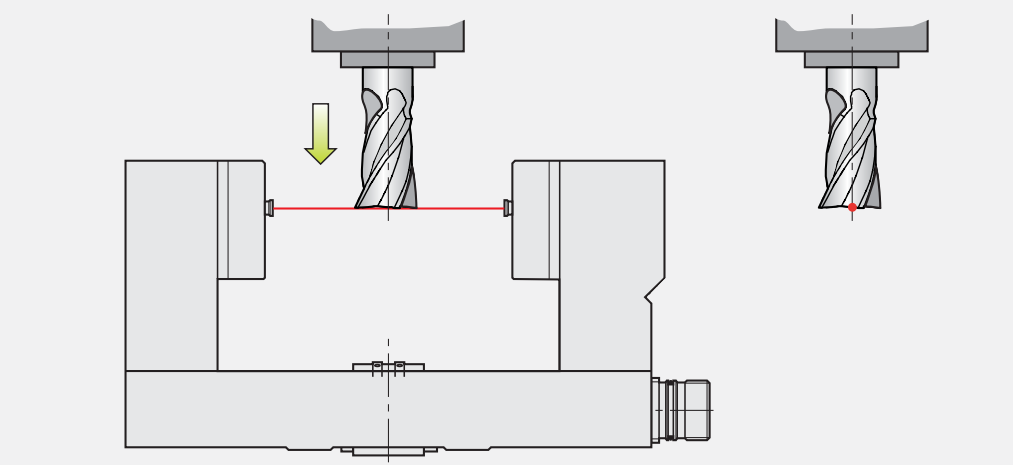

1. Takım uzunluğu ölçümü

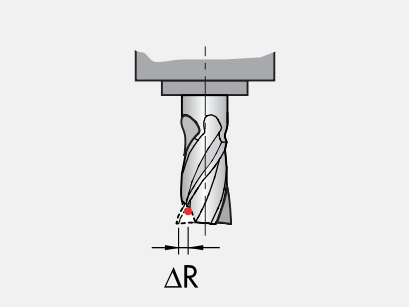

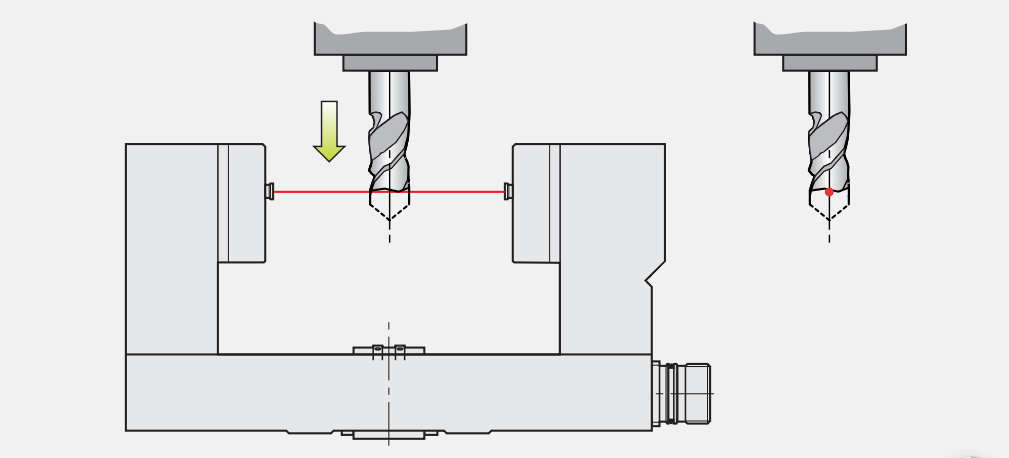

2. Takım yarıçapının ölçümü ve takım kırılmasını tespiti
3. Hızlı takım kırılması tespit alarmı

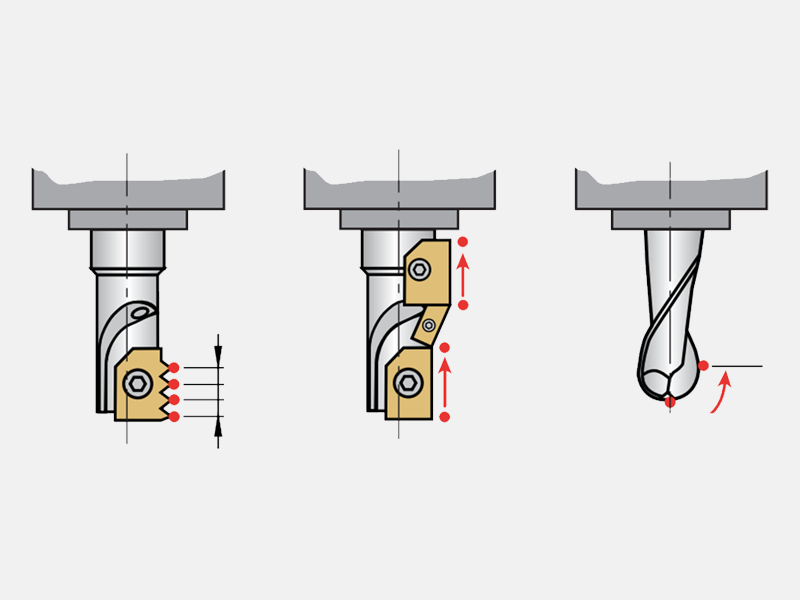

4. Takım tek keskin ağzı denetimi ve takım formu denetimi
5. Yağ Damlaması önleme işlevi
6. Takım tezgahı sıcaklık telafi işlevi
2
4
1
3
Yenilikçi Lazer Teknolojisi

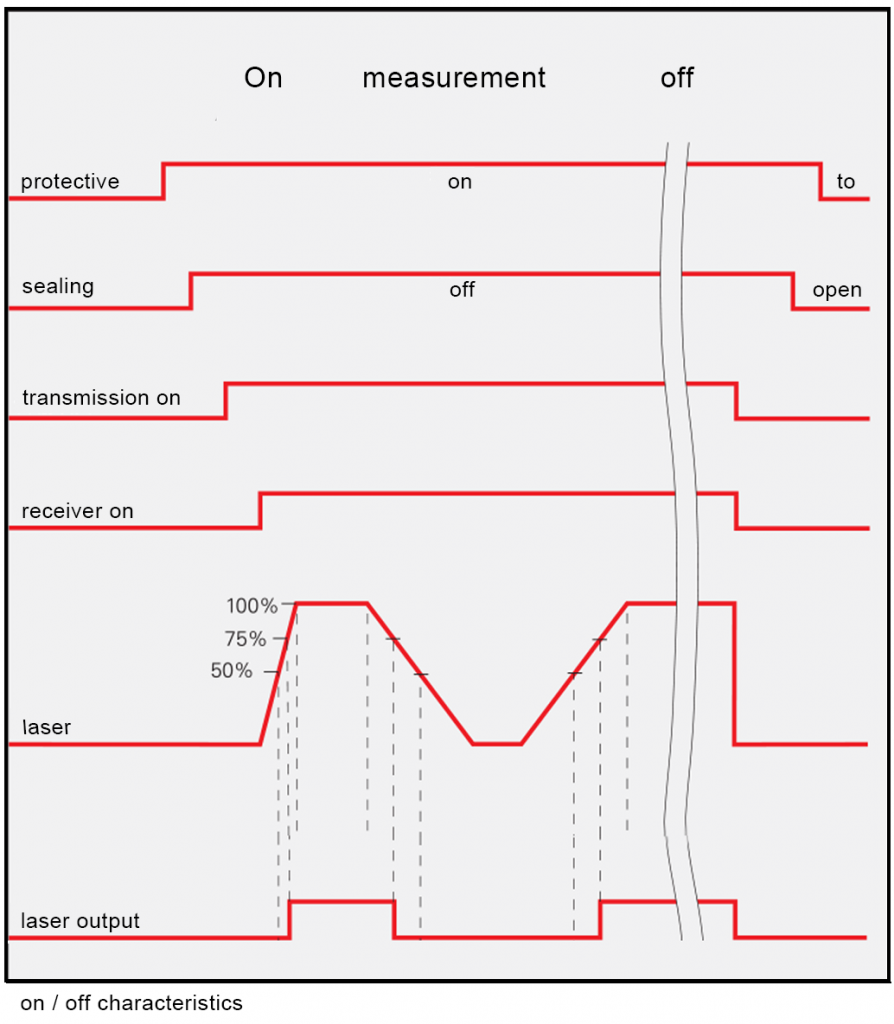

CNC sistemi, lazer sistemini üç adet etkinleştirme sinyal hattı üzerinden çalıştırır.
Verici sinyali, vericiyi etkinleştirir veya devre dışı bırakır ve lazer ışınını açar veya kapatır. Güç kaybını (ısıtmayı) en aza indirmek ve kullanılabilir süreyi iyileştirmek için lazer diyot yalnızca ölçüm döngüsü sırasında açılabilir.
Alıcı etkinleştirildiğinde, lazer deklanşörünün çalışma modu ilgili ölçüm döngüsüne göre belirlenir.
Verici ve alıcı etkinleştirildikten sonra, alıcı tarafından alınan ışık maksimum değerin en az %75'i ise, lazer sisteminin çıkış sinyali tetikleme sinyali olarak kullanılır.
Lazer Takım Ölçüm Sisteminin Koruyucu Tasarımı
Mekanik koruma
Lazer sisteminin merceği, soğutma sıvısı ve talaşların içeri girmesini önlemek için mekanik sızdırmazlık sisteminin kirlenme önleyici kapağıyla sıkı bir şekilde kapatılmıştır. Ölçüm esnasında, sızdırmazlık sistemi optik sistemin yalnızca ışın yaymasına olanak tanır. Basınçlı hava sistemi koruma kapağı pnömatik olarak çalıştırılır.
Hava sızdırmazlığı
Lazer ışık bariyerinin vericisi ve alıcısı, hava ile sızdırmazlık koruması sistemi ile ultra temiz bir şekilde korunmaktadır. Bu, optik sistemi sıçrayan soğutma sıvısından etkili bir şekilde korumaktadır.

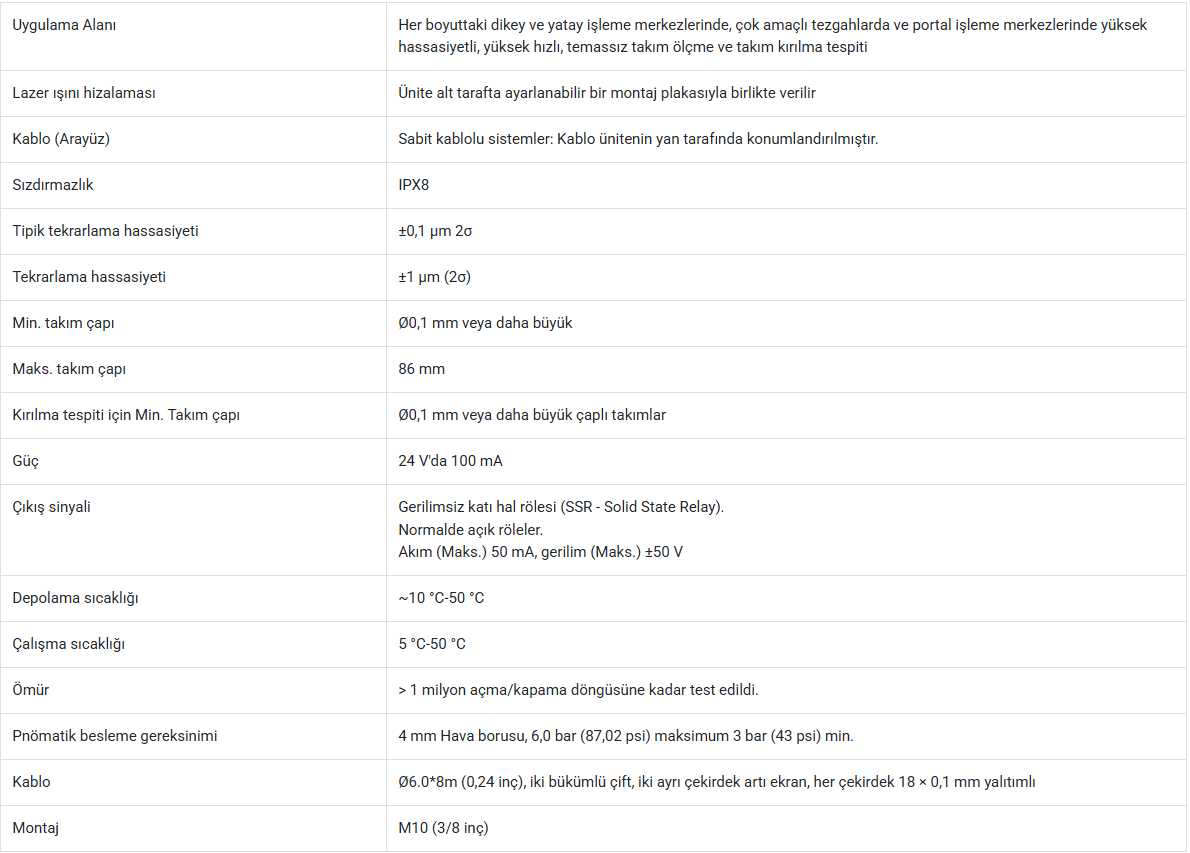

Lazer Takım Ölçüm Sisteminin Parametreleri

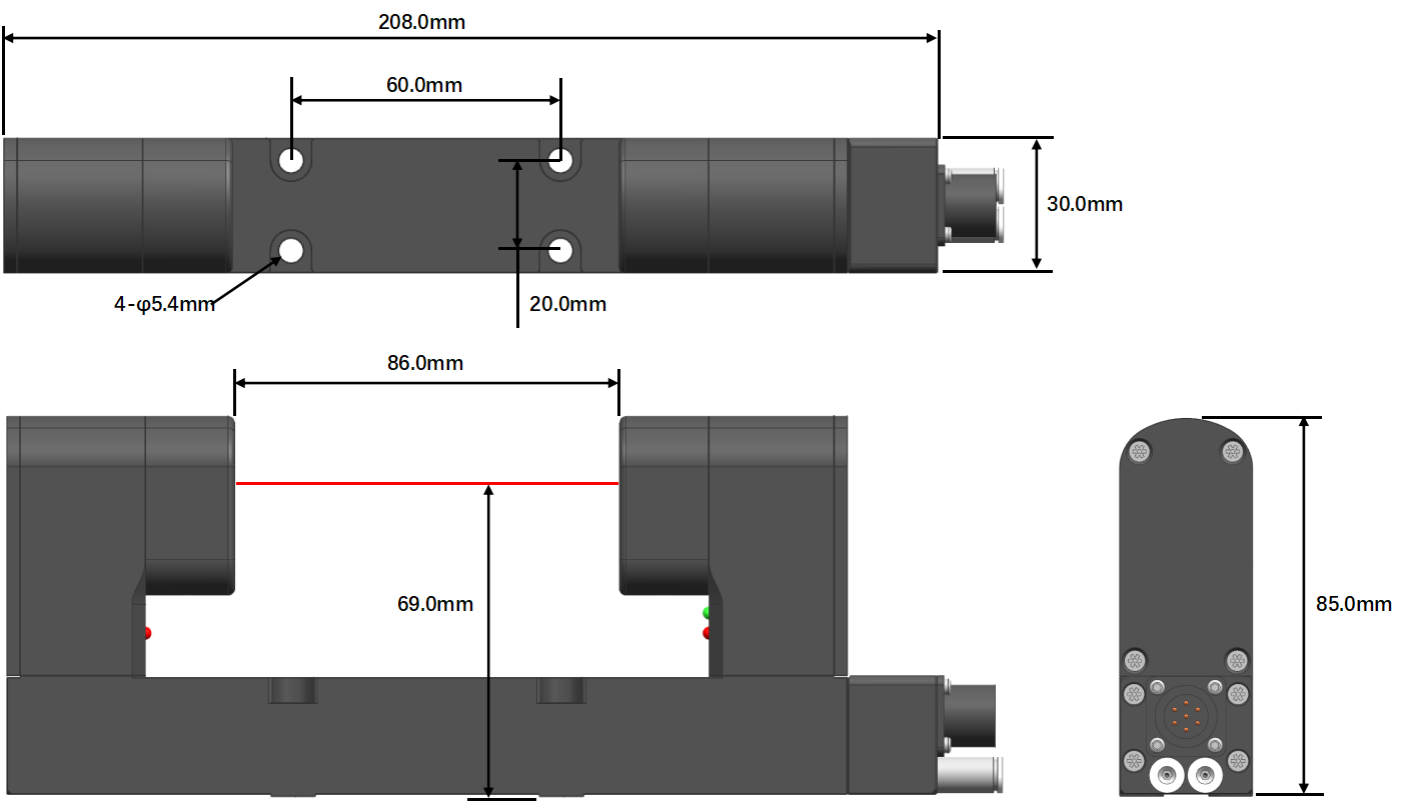

Lazer Takım Ölçüm Sisteminin Boyutları
