5 Eksen Tilting Divizörler (Beşik Divizörler)

Anasayfa / Tüm Ürünler / CNC Divizörler / 5 Eksenli CNC Tilting Döner Tablalar

Silver CNC 'nin Evrensel 5 Eksen Tilting (Beşik) Divizör ile İşleme Performansınızı Geliştirin

Silver CNC'nin 5 eksenli divizörleri (döner tablası), Mazak, DMG, Haitian, Haas, Fanuc ve Brother gibi önde gelen CNC makine markaları ve kontrol sistemleriyle kusursuz uyumluluk sunar. Çok yönlülük için tasarlanan bu ürün, kurulumunuz için ideal motor ve sürücüyle eşleşerek hassas ve verimli eş zamanlı 5 eksenli işleme olanağı sunar. Bu gelişmiş çözümle iş akışınızı optimize edin ve üstün sonuçlar elde edin.

Silver CNC ile Uygun Fiyatlı 5 Eksenli İş Parçalarını İşlemeyi Kolaylaştırın

5 eksenli işleme, gelişmiş hassasiyet, azaltılmış kurulum süresi, iyileştirilmiş yüzey kalitesi ve en aza indirilmiş takım aşınması gibi karmaşık ve hassas parçaların üretiminde eşsiz avantajlar sunar.
Ancak, 3 eksenli bir makineyi 5 eksenli bir makineye yükseltmek aşırı pahalı olabilir. Örneğin, bir Haas TR160 5 eksenli tabla eklemek 40.000 dolardan fazla tutabilir; bu da birçok kişinin göz korkutucu bulduğu bir yatırımdır.

SilverCNC mükemmel çözümü sunar. 5 eksenli döner tablamız, güvenilir performans, istikrarlı kalite ve yüksek hassasiyet sunar; üstelik tüm bunları çok daha uygun bir maliyetle yapar. SilverCNC ile aşırı harcama yapmadan işleme kapasitenizi artırın..

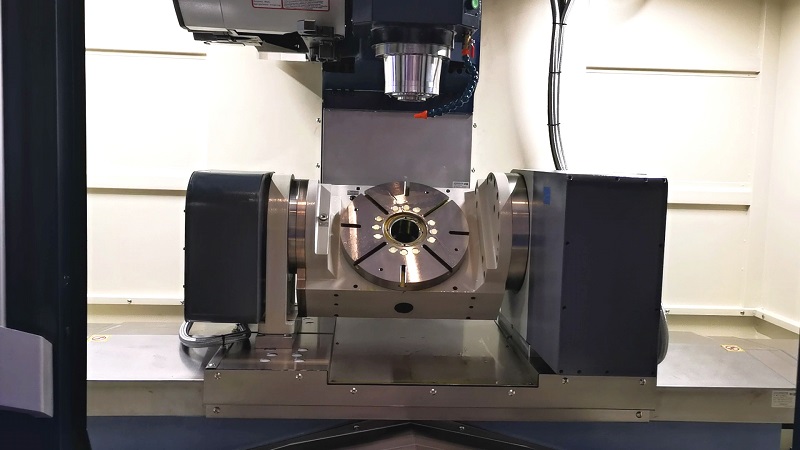

cnc-5-eksen-divizör

​ ​SILVER CNC'den 5. Eksen Beşik Divizör (Tilting) Serisi

SilverCNC'nin 5 eksenli CNC döner tabla modelleri, döner tabla çaplarına göre isimlendirilmiştir. Bazı modellerimiz ile döner tabla çapınızı özelleştirebilirsiniz. Detaylı bilgi için satış temsilcilerimizle iletişime geçin.

cnc-5-eksenli-divizor

SC-T100

Döner Tabla Çapı: 100mm (Kompakt Tasarım)
Döner Tabla Yüksekliği: 202mm
Tabla Delik Çapı: Ø40H7
CNC Diş açma merkezi, Fanuc Robodrill, Brother Speedio, Haas DT serisi benzeri CNC makinalar için uygundur.

5-eksenli-divizor

SC-RT135

Döner Tabla Çapı: 135mm
Döner Tabla Yüksekliği: 205mm
Tabla Delik Çapı: Ø30H7
İyi bir dayanıklılık sağlamak için Dişli oranı 1/120 'ye kadar artırılmıştır.
CNC Tapping Center ve küçük VMC CNC İşleme merkezlerine uygundur.

cnc-isleme-merkezi-divizor

SC-RT170

Döner Tabla Çapı: 170mm
Döner Tabla Yüksekliği: 258mm
Tabla Delik Çapı: Ø12mm
Haas DM, VF1, DMG600X, VMC650mm ve daha büyük CNC makinalar için uygundur.

cnc-işleme-merkezi-divizör

SC-RT200

Döner Tabla Çapı: 200mm
Döner Tabla Yüksekliği: 260mm
Tabla Delik Çapı: Ø40H7
Yüksek Sertlik. Haas VF2, DMG 800V, Doosan SVM4100, Mazak VC-EZ16 ve daha büyük CNC makinalar için uygundur.
En Çok Satan Modellerden

dik-isleme-merkezi-divizor

SC-RT200CL

Döner Tabla Çapı: 200mm
Döner Tabla Yüksekliği: 260mm
Tabla Delik Çapı: Ø40H7
Beşik Tipi tasarım. T-Slot plakası özelleştirilebilir. Maksimum döndürme çapı 460mm'dir. İşleme aralığı genişletilmiştir.
En Çok Satan Modellerden

dik-işleme-merkezi-divizör

SC-RT250

Döner Tabla Çapı: 250mm
Döner Tabla Yüksekliği: 325mm
Tabla Delik Çapı: Ø65H7
Yüksek rijitlik. A+B tipi 5. eksen döner tabla olarak monte edilebilir. Haas VF3, DMG1100X, VMC1000 ve daha büyük CNC makinalar için uygundur

istanbul-cnc-divizor

SC-RT320

Döner Tabla Çapı: 320mm
Döner Tabla Yüksekliği: 315mm
Tabla Delik Çapı: Ø70H7
Haas VF3, Doosan DNM5700 serisi, VMC1100 ve daha büyük CNC makinalar için uygundur.
En Çok Satan Modellerden

istanbul-cnc-divizör

SC-RT350

Döner Tabla Çapı: 350mm
Döner Tabla Yüksekliği: 385mm
Tabla Delik Çapı: Ø75H7
Yüksek sertlik ve Kompakt tasarım. Haas VF4, Doosan DNM5700L, Hurco VM30, VMC1200 ve daha büyük CNC makinalar için uygundur.

ankara-cnc-divizor

SC-RT400

Döner Tabla Çapı: 400mm
Döner Tabla Yüksekliği: 370mm
Tabla Delik Çapı: Ø100H7
Beşik tipi tasarım. İşleme aralığı 740mm 'ye ulaşabilir. Büyük dikey işleme merkezleri veya köprü tipi CNC işleme merkezlerinde kullanılabilir.

ankara-cnc-divizör

SC-RT650

Döner Tabla Çapı: 650*480mm
Döner Tabla Yüksekliği: 350mm
Tabla Delik Çapı: Ø120H7
Çift servo motorlu (4. eksen ve punta çift motor tahriki ile aynı anda rijitliği ve torku arttırılır), CNC makina üreticisi ile işbirliği yapılarak beşik (tilting) tipi CNC 5 eksen işleme merkezi olarak tasarlanabilir.

5. Eksen Tilting (Beşik) Divizörlerin Teknik Özelliklerini ve Detaylarını İndirin


5 Eksen Tilting Divizörlerin Özellikleri.zip


5 Eksen Divizörlerin 3D Modelleri.zip


5 Eksen Divizörlerin 2D Çizimleri.zip


5 Eksen Divizör Kullanım Kılavuzu.pdf

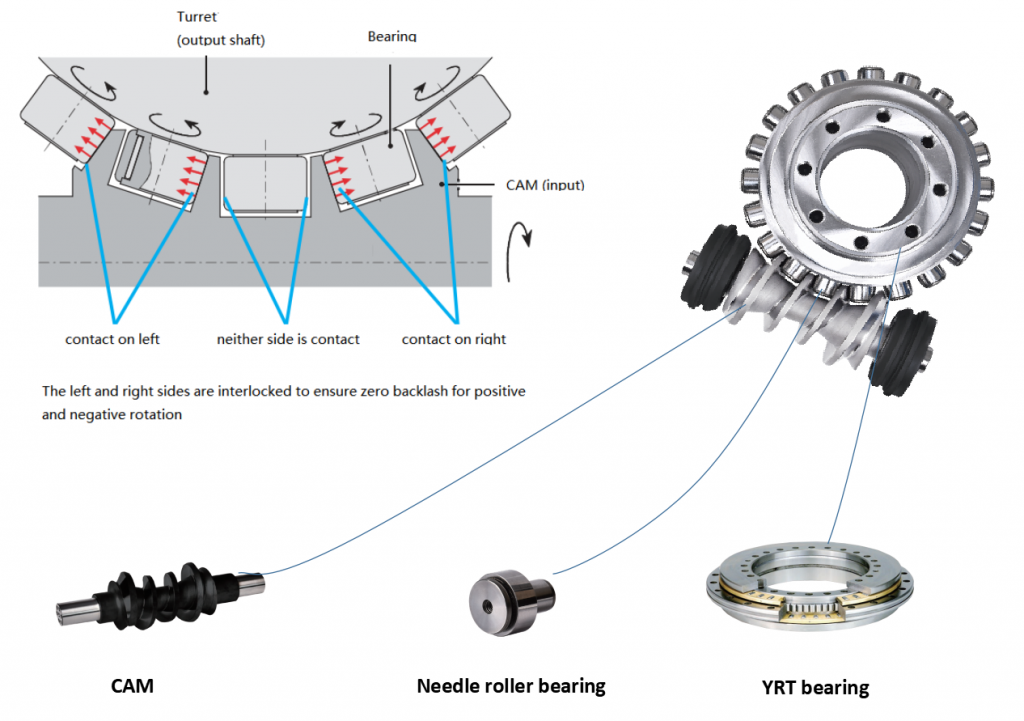

5. eksen Divizörlerde Sıfır Boşluk (Backlash) Teknolojisi - ROLLER CAM

Silver CNC olarak, mevcut en iyi hareket kontrol mekanizmalarından biri olan ROLLER CAM mekanizmasını kullanıyoruz. Ünite, silindir takipçileri ile donatılmış bir giriş şaftı (silindirik dişli kamı) ve bir taretten (çıkış şaftı) yapılmıştır. Silindir takipçileri, geri tepmeyi tamamen ortadan kaldırmak için vida benzeri bir giriş miline karşı önceden yüklenir. Tescilli ayar mekanizmamız optimum ön yük sağlar. Tarete yerleştirilmiş makaralı takipçiler, dönerken torku aktarmak için iç makaralı rulmanlar kullanır. Bu, uzun vadeli ve tutarlı doğruluk sağlarken aşınmaya neden olmadan sıfır boşluk (sıfır backlash), olağanüstü hassasiyet ve mükemmel verimlilik sağlar.

5-eksen-doner-tabla

Silindir CAM 5 eksenli döner tabla avantajları:
4. eksenli döner tabla büyük işleme merkezlerinde yaygın olarak kullanılır. Diğer döner tabla yapılarla karşılaştırıldığında, Silver CNC Divizörleri aşağıdaki özelliklere ve avantajlara sahiptir:
1. Geri tepme yoktur
Silindir ve Kam haddeleme teması (ROLLER CAM) sayesinde, ileri ve geri hareketlerde boşluk (backlash) sorunu yoktur. ROLLER CAM ultra hassasiyeti büyük ölçüde iyileştiren, kusur oranını azaltan, hassas işleme teknolojisinin kalitesini artıran bir teknoloji atılımıdır.
2. Ultra yüksek verimli iletim
Yuvarlanma yolu iletiminde RollerCam tipi döner tabla, aşınmayı azaltır, iletim verimliliği yüksektir, yüksek hızlı çalışır, iletim verimliliği %90'a kadar yukarıdadır.
3. Termal yer değiştirme yok
Yüksek hızlı çalışma altında bile, sürtünmeyi azaltır, ısı yer değiştirmesini azaltır, kalite stabilitesini iyileştirir, kusur oranını azaltır.
4. Ücretsiz bakım
Düşük aşınma ve minimum yaşlanma nedeniyle, ilk zamanlardaki hassasiyetini uzun süre korunabilir.
5. Uzun ömür
Silindirik iletim modu, aşınmayı azaltır, hizmet ömrünü arttırır.
6. Fren performansı
Frenin konumlandırılması sırasında, disk yüzeyi bir yandan diğer yana sallanmaz ve konumlandırma freni 2um içinde tutulur. Bu sayede hassas işleme kalitesini büyük ölçüde arttırır.

5 Eksenli CNC Divizörlerin (Döner Tablaların) Beşik Tipi Dönme İşlevi

5 eksenli döner tabla esas itibariyle CNC'de 4. eksen dönüşüne ek olarak, beşik tipide dönebilen divizörlerdir.
5 eksenli döner tablanın temel özelliği, iş parçasını birden fazla yönde döndürebilme yeteneğidir. Bu dönme hareketleri ile iş parçasınızı manuel olarak yeniden sök tak yapmanıza gerek kalmaz ve CNC makinanıza çeşitli açılardan hassas ve karmaşık işlerde çalışma olanağı sağlar. Esnekliği önemli ölçüde artırarak, geleneksel parça işleme yöntemleri ile üstesinden gelmekte zorlanacağınız karmaşık şekillerin, girintilerin ve açılı yüzeylerin işlenmesini mümkün kılar. Bu beşik tipi dönme özelliği, işlemleri kolaylaştırır, parça bağlama ve işleme süresini azaltır ve yüksek hassasiyetli parçalar için işleme hassasiyetini artırır.

5 eksen CNC Tilting Table (Beşik) Divizör nasıl çalışır?







​ ​Doğru 5 Eksenli CNC Divizör (Döner Tabla) Nasıl Seçilir?

Silver CNC, 5 eksenli döner tabla seçimini etkileyen iki temel faktörü belirlemiştir. Daha fazla bilgi veya sorularınız için uzman satış temsilcilerimizle iletişime geçmekten çekinmeyin.

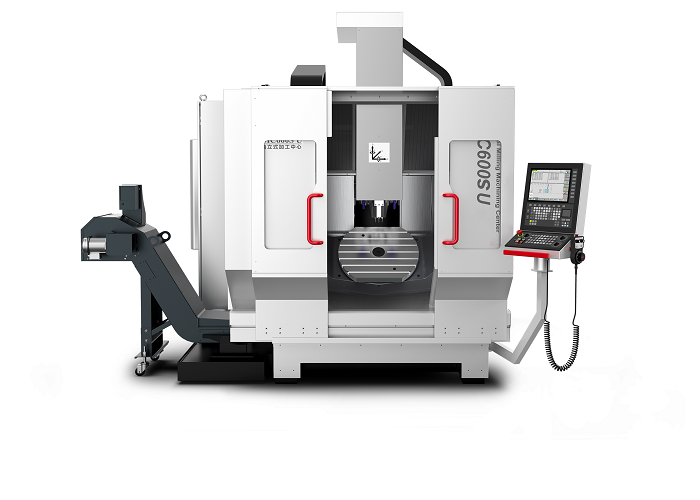

cnc-dik-işleme-döner-tabla

1. Takım tezgahının faktörleri

 Takım tezgahı tabla boyutları ve hareketi
5 eksen divizörün boyutu tezgah boyutunu geçemez.
 Takım tezgahı taşıma kapasitesi
5 eksenli döner tabla ağırlığı, takım tezgahının taşıma kapasitesini aşmamalıdır. Fikstür ağırlığı, kesme kuvveti, dinamik performans ve vida kılavuzunun ömrü göz önüne alındığında, tablaya bağlanan divizör ağırlığının CNC takım tezgahının taşıma kapasitesinin %70'ini aşmamasını öneririz.
 CNC Takım tezgahının Kontrol ünitesinin markası
CNC Takım tezgahının kontrol ünitesi, döner tablanın motor ve sürücü markasını belirler. Bağlantılı işlemelerde, kontrol ünitesiyle etkileşime girebilecek servoyu seçmek gerekir. Divizör bağlanacak CNC Makinanın elektrik şemasının alınması gerekir.
5-eksen-cnc-işleme-merkezi

2. İş parçasının faktörleri

 İş parçasının boyutu
Çünkü 5 eksen tabla çapı ve dönüş aralığı iş parçasının büyüklüğüne göre belirlenmelidir.
İş parçası hassasiyet gereksinimleri
İş parçası tolerans gereksinimi yüksek olduğunda, doğruluk gereksinimlerini karşılamak için yüksek hassasiyetli bir kodlayıcı yapılandırmak gerekebilir.
 Hız ve tork gereksinimleri
5 eksen seçimi iş parçasının yüzey kalitesi ve kesme kuvveti gereksinimlerine göre yapılacak olup, tablanın dönme hızı ve tork göstergelerinin dikkate alınması gerekmektedir.

ROLLER CAM VE SONSUZ DİŞLİ SİSTEMLERİNİN KARŞILAŞTIRMASI

roller-cam-divizor

İLGİLİ ÜRÜNLER

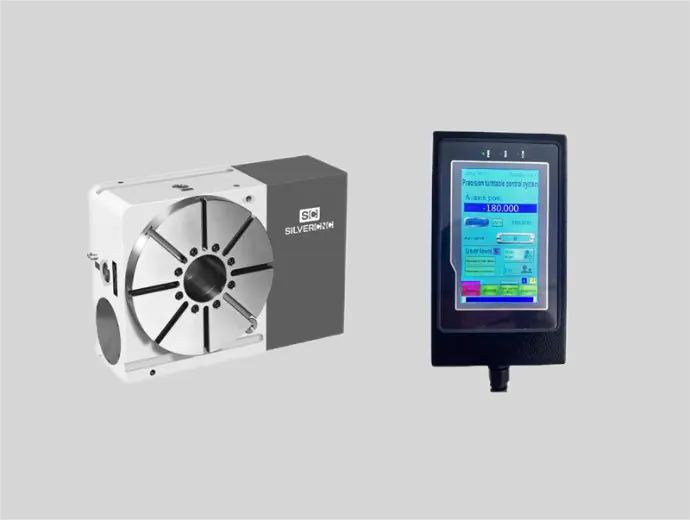

5-eksen-döner-tabla

Divizör Tek Eksenli Kontrolörü

4. eksen fonksiyonu olmayan CNC Makinalarda çok açılı çalışmak için bağımsız divizör kontrolörü

Devamını Oku

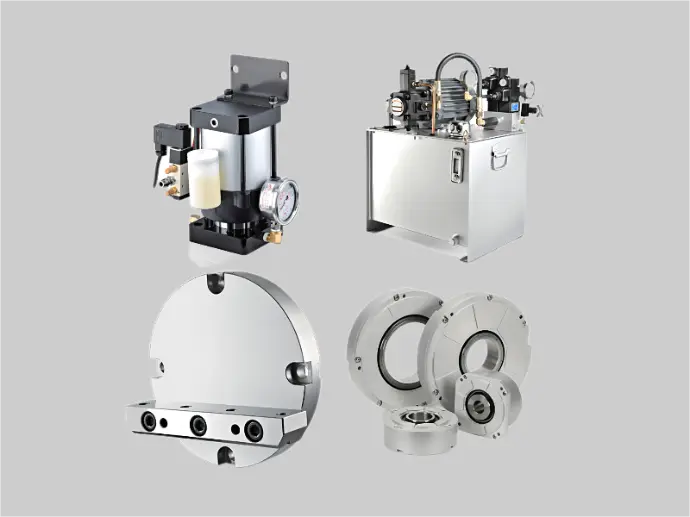

divizor-hidrolik-tank

​CNC Divizör Aksesuarları

Manuel mandren, Hidropinömatik Piston, Hidrolik ünite, Enkoder, L bloğu

Devamını Oku

divizör-servo-motor

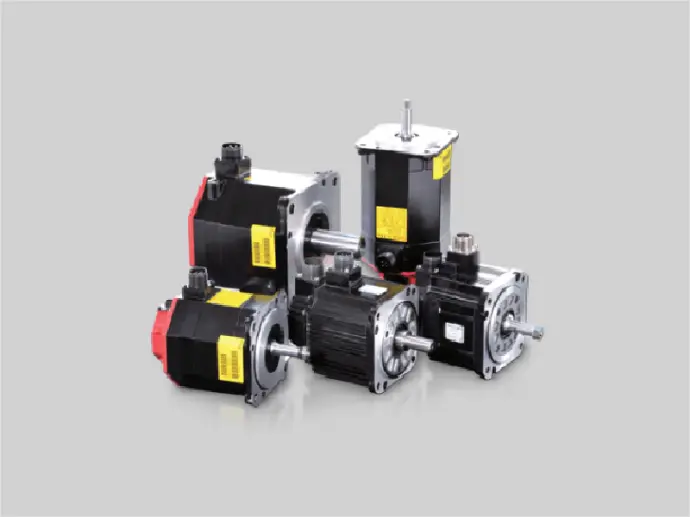

​Döner Tabla Servo motoru

Çeşitli CNC kontrolörlerine karşılık gelen farklı servo motor markaları

Devamını Oku

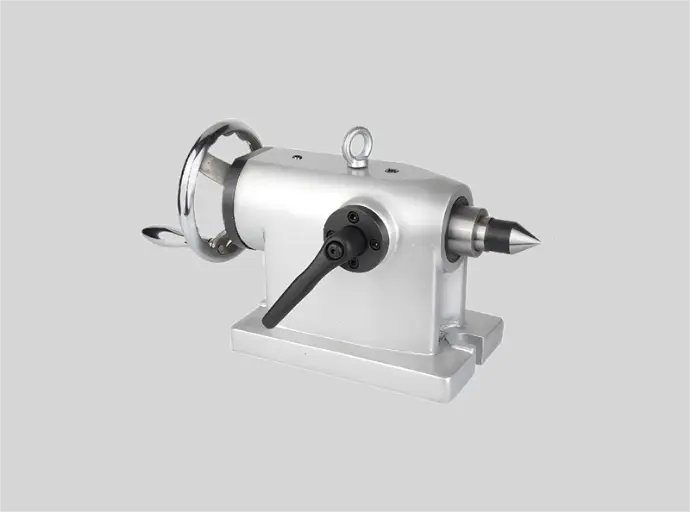

cnc-divizör-punta

Manuel Punta

İşleme sertliğini artırmak ve uzun parçalar işlemek için destek fonksiyonu

Devamını Oku

bursa-cnc-divizör

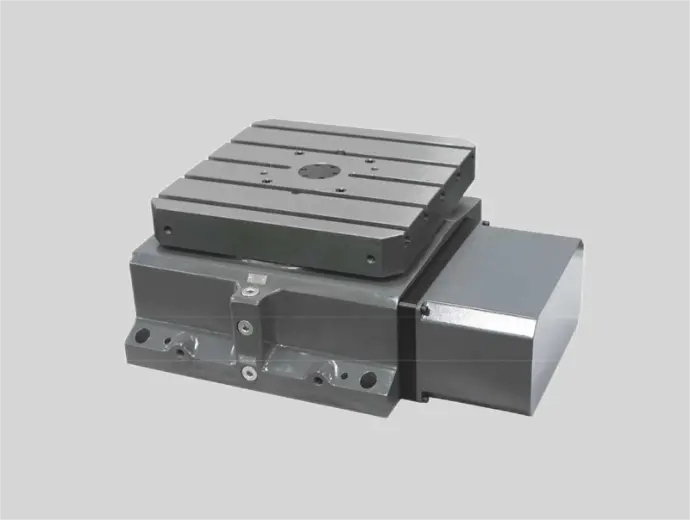

Yatay Divizör

Yatay İşleme Merkezi İçin Yüksek Mukavemetli RollerCAM Döner Tablalar

Devamını Oku

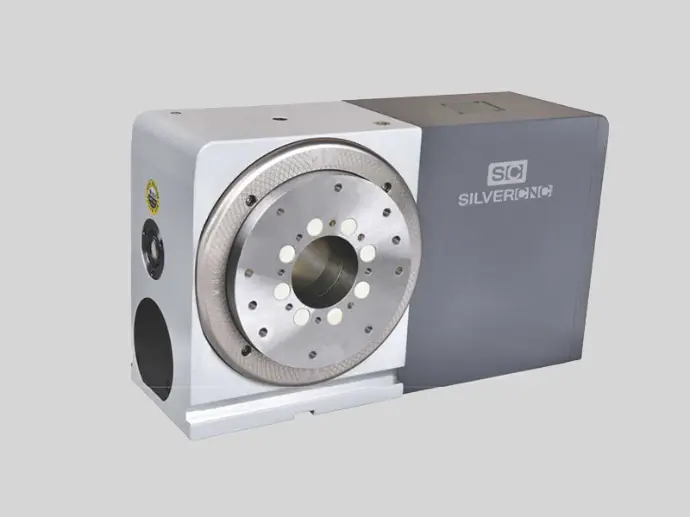

5-eksen-döner-tabla

4 Eksenli Divizör

Çok Eksenli İşleme İçin RollerCAM 4. Eksenli Divizörler

Devamını Oku

Sıkça Sorulan Sorular (SSS)

5. Eksen Divizörler hakkında sık sorulan bazı sorular.

5 Eksenli Döner Tabla Nedir?

5 Eksenli Döner Tabla, işleme merkezinizin yeteneklerini artıran hassas bir araçtır. Eşzamanlı olarak beş farklı eksende hareket imkanı sunarak, karmaşık parçaları olağanüstü hassasiyetle işlemenizi sağlar. Geleneksel düzeneklerin aksine, bu tabla birden fazla yeniden konumlandırma ihtiyacını ortadan kaldırır. Tek bir işlemde karmaşık kesimler ve açılar elde edebilirsiniz. Bu işlevsellik, havacılık ve tıbbi cihaz üretimi gibi yüksek hassasiyet gerektiren sektörler için vazgeçilmezdir.

Bu tablanın temel amacı, bir makinenin standart doğrusal eksenlerine ek olarak dönme hareketi sağlamaktır. CNC sisteminizle kusursuz bir şekilde entegre olarak, işleme süreci üzerinde tam kontrol sağlar. Bu gelişmiş aracı kullanarak, sıkı toleransları ve zorlu özellikleri karşılayan parçalar üretebilirsiniz.

5 eksenli döner tablanın temel bileşenleri ve mekanizmaları nelerdir?

5 Eksenli Döner Tabla, hassas hareketler sağlamak için birlikte çalışan birkaç kritik bileşenden oluşur. Bunlar şunlardır:

  • Döner Eksen : Bu bileşen, iş parçasını çeşitli açılarda konumlandırmanıza olanak tanıyan dönme hareketi sağlar.
  • Eğme Ekseni : Bu eksen, karmaşık geometrilerin işlenmesi için gerekli olan eğme hareketlerini sağlar.
  • Tahrik Sistemi : Yüksek performanslı motorlar ve dişliler tüm eksenlerde düzgün ve hassas hareket sağlar.
  • Sıkma Sistemi : Bu mekanizma iş parçasını sıkıca sabitleyerek, işleme sırasında istenmeyen kaymaları önler.
  • Kontrol Arayüzü : Arayüz, masayı CNC makinenize bağlayarak senkronize operasyonlara olanak tanır.

Her bir bileşen, masanın verimli bir şekilde çalışmasını sağlamada hayati bir rol oynar. Birlikte, zorlu işleme görevlerini kolaylıkla halletmenizi sağlarlar.


5 Eksenli Hareket İşleme Hassasiyetini Nasıl Artırır?

Beş eksende eş zamanlı hareket kabiliyeti, işleme yaklaşımınızda devrim yaratır. Bu hareket, manuel ayarlama ihtiyacını ortadan kaldırarak hata riskini azaltır. Karmaşık tasarımlara ve sıkı toleranslara sahip parçaları kaliteden ödün vermeden işleyebilirsiniz.

5 Eksenli Döner Tabla, kesici takımın iş parçasıyla optimum temasını sağlayarak yüzey kalitesini de iyileştirir. Bu, takım aşınmasını azaltır ve son işlem ihtiyacını en aza indirir. Ayrıca, senkronize hareketler verimliliği artırarak, hassasiyeti korurken projeleri daha hızlı tamamlamanızı sağlar.

Bu teknolojiyi kullanarak, geleneksel yöntemlerle üretilmesi imkansız olan karmaşık parçaları üretme becerisine sahip olursunuz. İşleme sürecinizi dönüştürerek daha hassas, verimli ve çok yönlü hale getirir.


5 Eksenli Döner Tabla Kullanmanın Avantajları Nelerdir?

  • Gelişmiş Hassasiyet: Birden fazla eksen boyunca eş zamanlı hareket, daha sıkı toleranslar sağlar ve insan hatasını azaltır.
  • Azaltılmış Kurulum Süresi: Karmaşık parçaların tek bir işlemde işlenmesi, birden fazla kurulum ihtiyacını ortadan kaldırır.
  • Karmaşık Geometrileri İşleme Yeteneği: Ek araçlara ihtiyaç duymadan karmaşık şekilleri, girintileri ve eğimli yüzeyleri işler.
  • Maliyet Tasarrufu: Daha az kurulum, daha az atık ve daha düşük enerji tüketimi önemli tasarruflara yol açar.

4 Eksenli ve 5 Eksenli Döner Tabla: Farkları nelerdir?

  • 4 eksenli ve 5 eksenli döner tabla arasındaki temel fark, kabiliyetleri ve esneklikleridir. 4 eksenli döner tabla, standart 3 eksenli sisteme dönme hareketi ekleyerek silindirik veya simetrik parçaların dönmesine olanak tanır. Ancak, karmaşık parçalar veya incelikli özellikler için yine de birden fazla kurulum gerektirir.
  • Buna karşılık, 5 eksenli döner tabla hem dönme hem de eğme hareketleri sunarak iş parçasının neredeyse her açısına erişim sağlar. Bu özellik, 4 eksenli bir sistemin işleyemeyeceği karmaşık geometrileri, girintileri ve açılı yüzeyleri işlemesini sağlar. 5 eksenli bir tabla, işleme sırasında takım ile malzeme arasındaki optimum teması koruyarak kurulum süresini kısaltır ve hassasiyeti artırır. Havacılık ve uzay endüstrisi ve tıbbi üretim gibi sektörlerdeki yüksek hassasiyetli uygulamalar için daha verimlidir.
