Yatay Döner Tablalar

Anasayfa / Tüm Ürünler / CNC Divizörler / Yatay Döner Tablalar

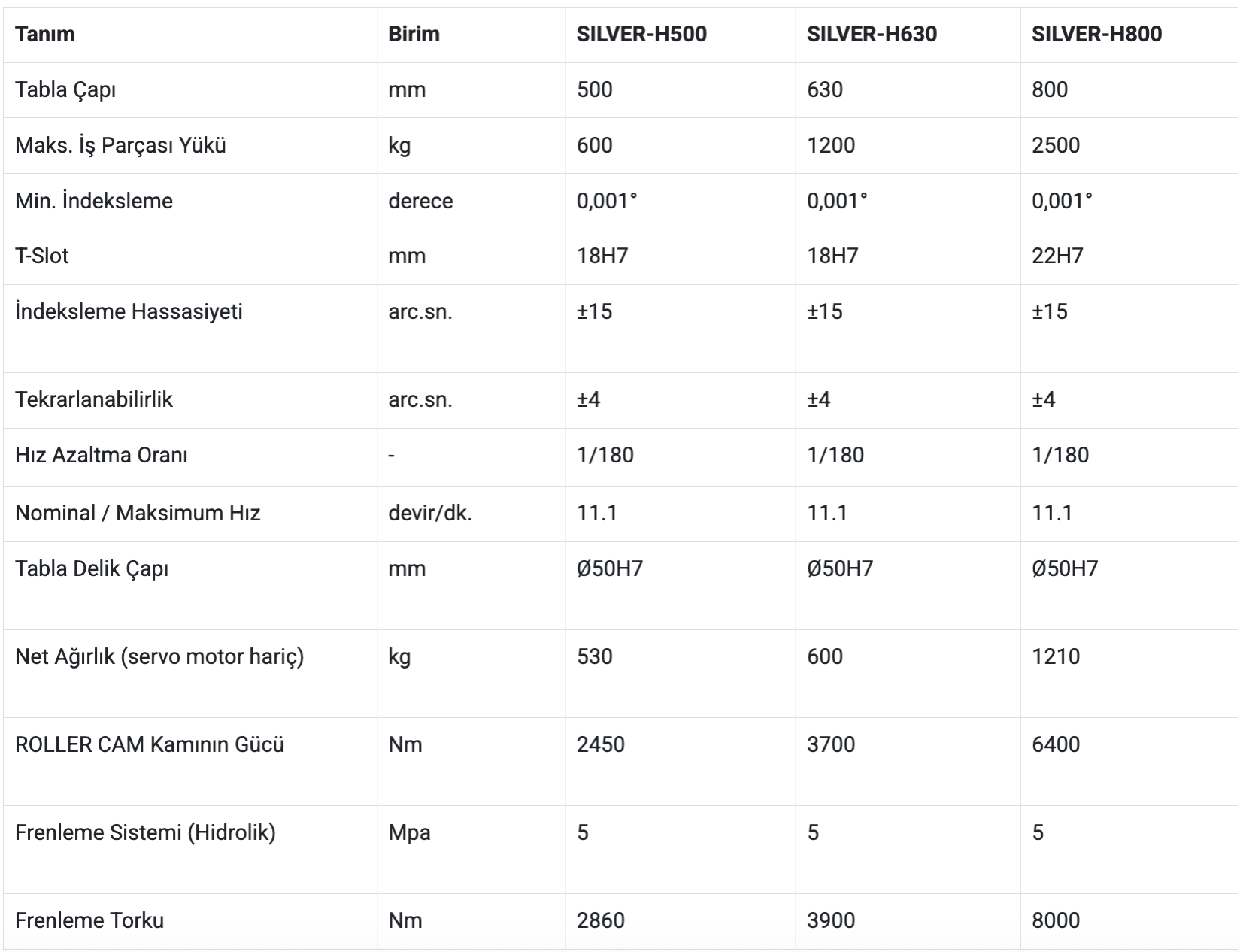

YATAY DİVİZÖR (DÖNER TABLA) ÖZELLİKLERİ

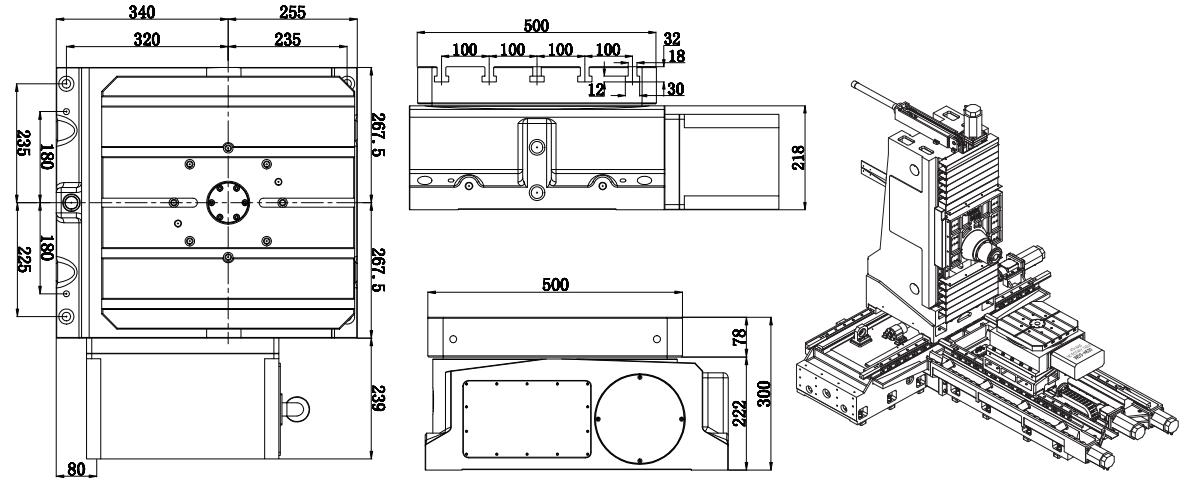

SILVER-H500

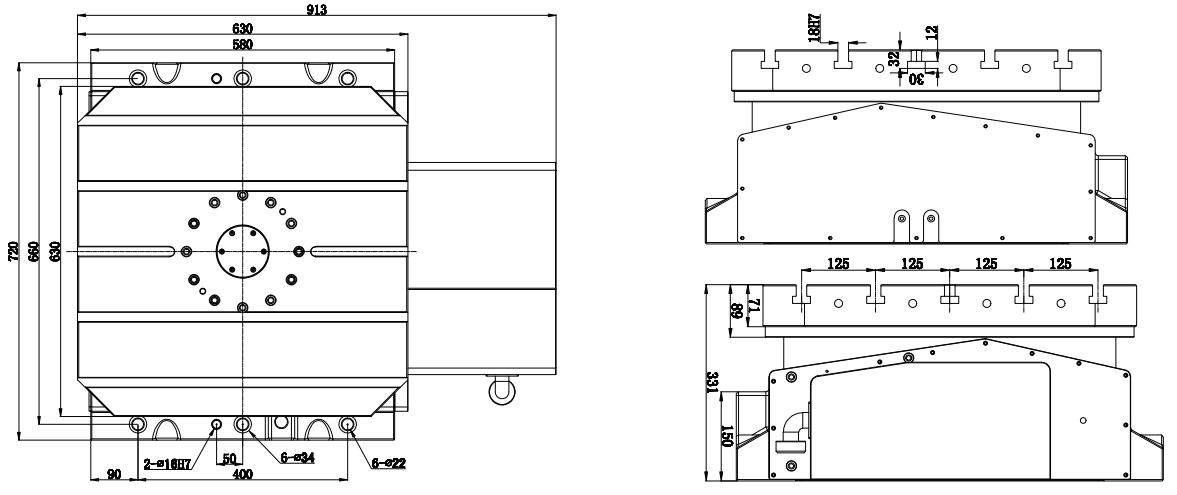

SILVER-H630

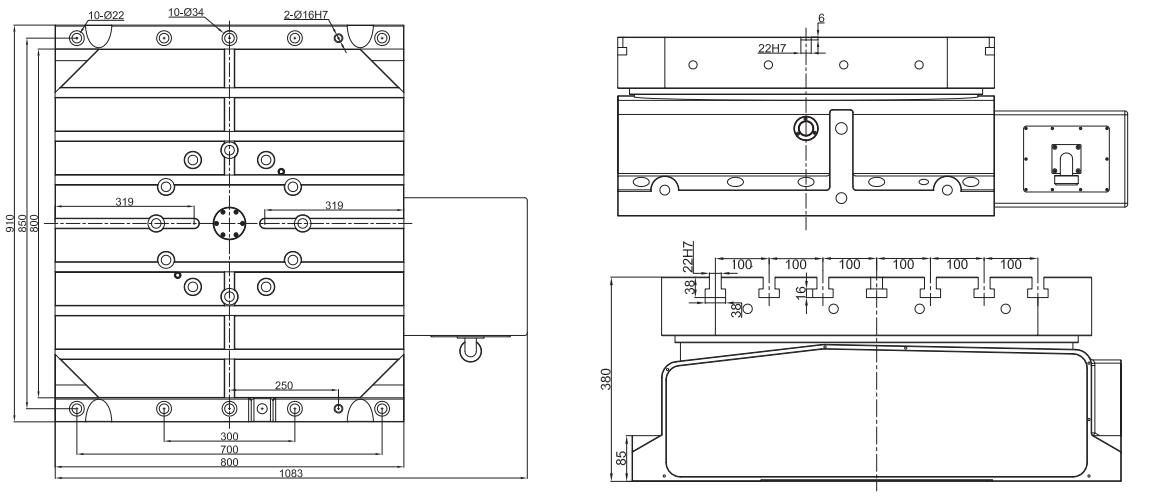

SILVER-H800

Yatay Divizörlerde ROLLER CAM teknolojisinin Avantajları

 Yüksek Hassasiyet
ROLLER CAM tasarımı, boşluğu tamamen ortadan kaldırarak ultra hassasiyet sağlar. Bu, silindirik rulman ve kam'ın mükemmel bir şekilde birbirine geçmesini sağlayan ön sıkıştırma işlemiyle sağlanır. Bu da son derece hassas bir çalışma ile sonuçlanır.
 Enerji Verimliliği
Yuvarlanan temas mekanizması sürtünmeyi azaltarak enerji verimliliğini artırır. %90'a varan iletim verimliliğiyle döner tabla daha az güç tüketir ve bu da işletme maliyetlerini düşürür.
 Yüksek Rijitlik
Tasarımı, işleme sırasında stabiliteyi garanti eden yüksek rijitlik de sağlar. Döner tabla, ağır yükler altında hassasiyeti koruyarak iş parçasının hareket etmesini önler.
 Dayanıklılık
Ön sıkıştırma işlemi, silindirik rulman ve Kam arasında pürüzsüz bir temas sağlayarak aşınma ve yıpranmayı önemli ölçüde azaltır. Bu, döner tablanın dayanıklılığını artırarak uzun süreli kullanım için güvenilir hale getirir.

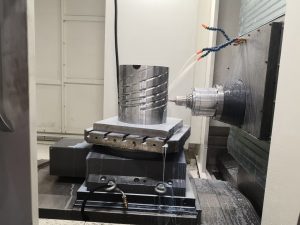

Bazı CNC Yatay İşleme Merkezlerinde SILVER CNC Yatay Döner Tabla Uygulamaları

Her İhtiyaca Uygun Son Teknoloji Çözümlerimizi Deneyimleyin

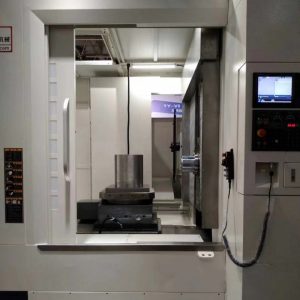

silvercnc-yatay-divizör

cnc-yatay-divizörler

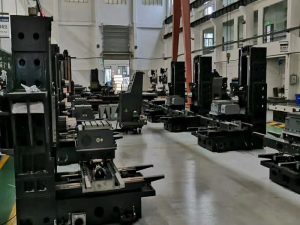

cnc-yatay-divizorler

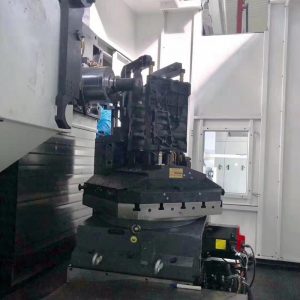

cnc-işleme-merkezi-divizör

4 eksen CNC döner tabla nasıl çalışır?


İLGİLİ ÜRÜNLER

cnc-divizör-kontrolör

Divizör Tek Eksenli Kontrolörü

4. eksen fonksiyonu olmayan CNC Makinalarda çok açılı çalışmak için bağımsız divizör kontrolörü

Devamını Oku

cnc-döner-tabla-aksesuar

​CNC Divizör Aksesuarları

Manuel mandren, Hidropinömatik Piston, Hidrolik ünite, Enkoder, L bloğu

Devamını Oku

döner-tabla-motorları

​Döner Tabla Servo motoru

Çeşitli CNC kontrolörlerine karşılık gelen farklı servo motor markaları

Devamını Oku

döner-tabla-puntasi

Manuel Punta

İşleme sertliğini artırmak ve uzun parçalar işlemek için destek fonksiyonu

Devamını Oku

cnc-5-eksen-işleme-merkezi

5 Eksenli Divizör

Çok Eksenli İşleme İçin RollerCAM 4&5 Eksenli CNC Tilting (Beşik) Divizörler

Devamını Oku

cnc-döner-tabla

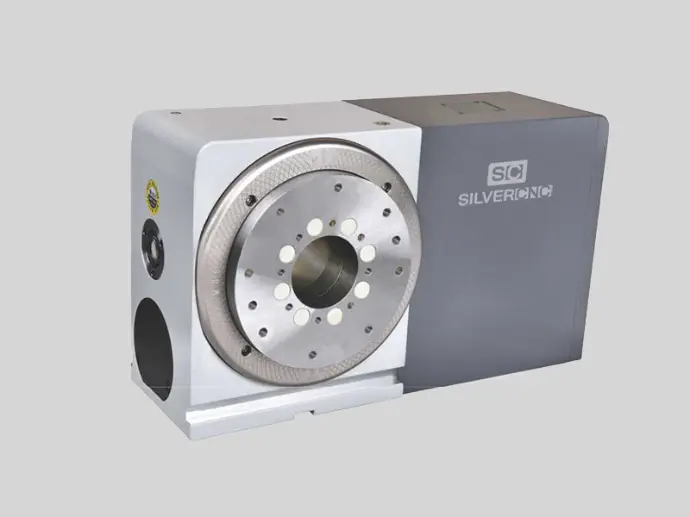

4 Eksenli Divizör

Çok Eksenli İşleme İçin RollerCAM 4. Eksenli Divizörler

Devamını Oku

Sıkça Sorulan Sorular (SSS)

4. Eksen Divizörler hakkında sık sorulan bazı sorular.

Yatay döner tabla nedir?

Yatay CNC döner tabla, CNC (Bilgisayarlı Sayısal Kontrol) işlemede, iş parçasının yatay bir eksen etrafında otomatik ve hassas bir şekilde dönmesini sağlamak için kullanılan özel bir aksesuardır. İşleme işlemleri sırasında iş parçasını döndürmek için freze makinesi gibi bir CNC makinesine monte edilir ve bu sayede birden fazla yüzeyin veya karmaşık parçaların manuel olarak yeniden konumlandırılmasına gerek kalmadan işlenmesini sağlar.
Geleneksel manuel döner tablaların aksine, CNC döner tabla CNC sistemi tarafından kontrol edilir ve programlanmış komutlara dayalı olarak son derece hassas indeksleme ve dönüş sağlar. Bu otomasyon, işleme verimliliğini artırır, insan hatasını azaltır ve karmaşık, çok eksenli işlemlere olanak tanır.


Yatay döner tablaların başlıca uygulamaları nelerdir?

Yatay CNC döner tablalar, CNC makinelerinin yeteneklerini genişleten çok yönlü araçlardır. Başlıca uygulama alanları şunlardır:

  • Çok Taraflı İşleme : İş parçalarını yeniden konumlandırmadan birden fazla tarafı işlemek için döndürün, verimliliği ve hassasiyeti artırın.
  • 4. ve 5. Eksen İşleme : Karmaşık frezeleme ve delme görevleri için ek eksenler boyunca dönme hareketi ekleyerek karmaşık parça geometrilerini etkinleştirin.
  • Delme ve Diş Açma : Doğruluk ve hız için çeşitli açılarda hassas delik delme ve diş açma işlemlerini otomatikleştirin.
  • Taşlama ve Parlatma : Parçaları eşit şekilde döndürerek düzgün yüzey taşlama ve parlatma işlemi yapın.
  • Kaynak : Büyük bileşenleri birden fazla açıdan erişim için döndürerek sürekli, düzgün kaynak yapmayı kolaylaştırır.
  • Parça Markalama ve Gravür : İş parçasının birden fazla yüzeyine yüksek hassasiyetle markalama veya gravür işlemi yapın.
  • Havacılık ve Otomotiv : Motor parçaları, türbin kanatları ve yapısal elemanlar gibi yüksek hassasiyetli parçalarda kullanılır.

​

Yatay döner tabla dikey döner tabladan nasıl farklıdır?

Yatay döner tabla , yatay bir eksen etrafında döner; yani iş parçası tabla üzerinde düz bir şekilde konumlandırılır ve yan yana döner. Ağır, büyük parçalar ve çok taraflı işleme için idealdir. Daha büyük iş parçaları için daha stabildir ve frezeleme, delme ve taşlama gibi görevler için idealdir.
Dikey döner tabla , iş parçası dik konumdayken ve yukarı aşağı dönerken dikey bir eksen etrafında döner. Genellikle daha küçük ve hafif parçalar için kullanılır ve gravür işleri gibi dönüş için daha az alan gerektiren uygulamalar için idealdir.

Yatay döner tablalarda genellikle hangi aksesuarlar kullanılır?

  • Puntalar : İşleme sırasında uzun iş parçalarını desteklemek için kullanılır.

  • Aynalar : İş parçasını güvenli bir şekilde sıkarak sabit tutar.

  • Hassas Mengene ve Fikstürler : İş parçasının belirli açılarda sabitlenmesine yardımcı olur.

  • İndeksleme Kafaları : Karmaşık işleme görevleri için hassas indekslemeyi mümkün kılar.
